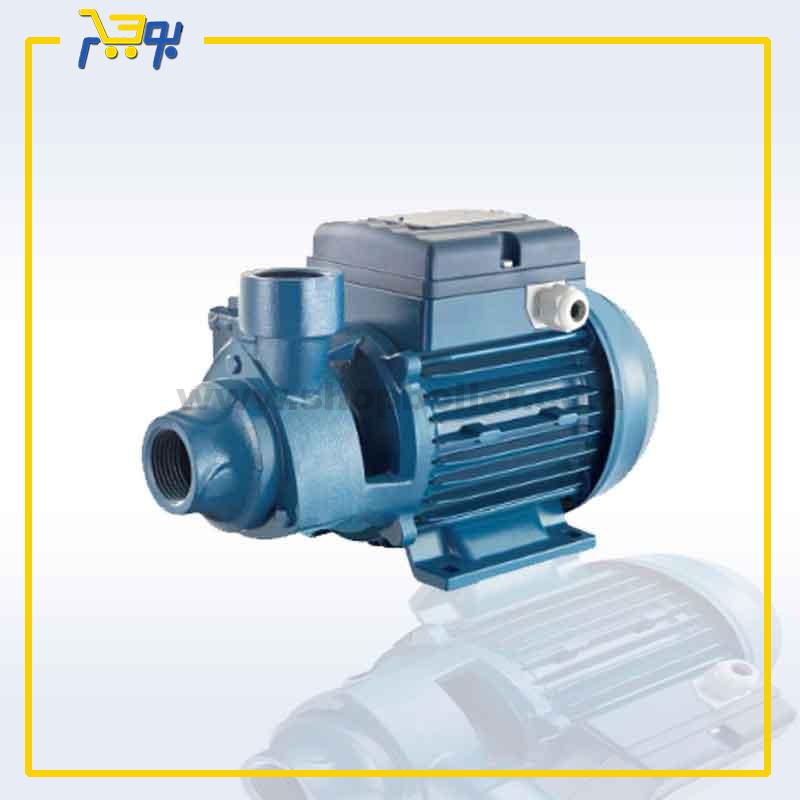

پمپ پره ای کم فشار

.پمپ پره ای کم فشار چیست ؟

پمپ پره ای کم فشار یکی از تجهیزات دیگ بخار یا استیم بویلر است است.

در زیر به سوالاتی درباره ی پمپ پره ای کم فشار پاسخ خواهیم داد.

تعریف پمپ پره ای کم فشار چیست ؟

انواع پمپ پره ای کم فشار چیست ؟

کاربرد پمپ پره ای چیست ؟

مزایای پمپ پره ای کم فشار چیست؟

عملکرد پمپ پره ای چگونه است ؟

گارانتی و خدمات پس از فروش به چه صورت است ؟

پمپ پره ای

پمپ هیدرولیک پره‌ای که به پمپ کارتریجی نیز معروف می باشد دارای ویژگی‌های خاصی هستند.

از جمله ویژگی های آن می توان به سر و صدای کم این پمپ اشاره کرد. که در مقایسه با پمپ های دنده ای بسیار اندک می باشد.

پمپ پره ای این امکان را می دهد تا کارتریج پمپ در زمان نیاز تعویض و کارتریج جدید جایگزین آن شود.

مکانیسم عمل در ون پمپ ها با استفاده از نیروی گریز از مرکز می باشد.

در پمپ هیدرولیک پره ای پره های (تیغه ها) موجود قادر به لغزش به طرف داخل و خارج می باشند.

در ساختمان و طراحی پمپ پره ای یا ون پمپ یک روتور که از نوع شکاف دار می باشد. وجود دارد که تیغه های موجود در پمپ درون آن قرار می گیرد.

پمپ پره ای در مقایسه با انواع دیگر پمپ ها، قیمت بسیار مناسب و معقولی دارد .و همچنین زیاد جاگیر نبوده و دارای یک طراحی بسیار جمع و جور است.

پمپ های پره ای از نظر ساختاری متشکل از یک عدد روتور و تعدادی هم پره هستند .

این پره ها به صورت شعاعی داخل روتور حرکت می کنند . روتور و پره ها داخل یک رینگ بادامکی شکل به نام استاتور گردش می کنند .

قابل ذکر است که بصورت کلی از پمپ های پره ای بعنوان پمپ های فشار متوسط در انواع صنایع استفاده می شوند .

پمپ های پره ای چند نوع هستند:

۱- پمپ های پره ای با جابجائی ثابت و متغیر ( نا متقارن )
نامتقارن بودن فشار در پمپ های پره ای درست مثل پمپ های دنده خارجیی بر یاتاقان ها نیرویی جانبی وارد می آورد . و سبب سایش سطح رینگ بادامکی شکل در ناحیه مکش پمپ می شود .
۲- پمپ های پره ای با جابجایی ثابت (متقارن )
پمپ پره ای متقارن پوسته بیضی شکل آن سبب می شود که مجاری ورودی و خروجی روغن نظیر به نظیر در مقابل هم قرار گرفته. که باعث ایجاد تعادل هیدرولیکی می شود .

داخل روتور پمپ دنده ای شیارهای شعاعی وجود دارد که با اتصال به محور محرک در داخل یک رینگ بادامی شکل چرخش می نماید .

نیروی گریز از مرکز به وجود آمده از دوران محور، تیغه هایی که در شیارهای روتور وجود دارد را به سمت بیرون هدایت می کند. و در ارتباط با سطح رینگ ، محفوظ می دارد .

فضای ما بین روتور و رینگ بادامی شکل در نیم دور اول چرخش محور ، بیشتر می شود. و انبساط حجمی بوجود آمده ، سبب کم شدن فشار و ایجاد مکش می شود که در آخر ، سیال بسمت مجرای ورودی پمپ جاری می شود .

حال در نیم دور بعدی

تیغه ها کم کم پیرو سطح رینگ بادامی شکل به داخل شیار ها برگرداننده شده. و بدلیل کم شدن حجم ، سیال به سمت مجرای خروجی جاری می شود .

در مواقعی که خروج از مرکز یا همان فاصله بین رینگ بادامی شکل و محورهای روتورصفر شود ، آنوقت در خروجی جریانی نخواهیم داشت .

انواعی از پمپ های پره ای که خروج از مرکز آنها بوسیله مکانیزم قابل تنطیم است ، با نام پمپ های جابجایی متغیر شناخته شده هستند .

در اینگونه پمپ ها با حرکات رینگ بادامی شکل به وسیله تنظیم یدی یا مکانیزم جبران کننده فشار، میزان خروج از مرکز قابل تنظیم می باشد.

در میان پمپ های مختلفی که در صنایع مختلف مورد استفاده قرار می گیرد پمپ پره ای، یکی از انواع پر کاربرد به شمار می آید.

در واقع باید گفت پمپ پره ای به عنوان پمپ های فشار متوسط در صنایع مختلف مطرح می باشند.

کاربرد پمپ پره ای یا ون پمپ

پمپ ها انواع مختلفی دارند و هر کدام در بخشی از صنعت قابل استفاده هستند.

برای مثال می توان به کاربرد پمپ پره ای در مصارفی همچون خودروسازی، هوا و فضا و انتقال سیالات گوناگون اشاره کرد.

پمپ پره ای معمولا به عنوان پمپ های فشار قوی در قسمت های مختلف اتومبیل ها از جمله فرمان خودرو، سیستم تهویه هوا و پمپ های اتومات,  انتقال گاز آمونیاک و گاز مایع وهم چنین سیستمهای قدرتی و سوپرشارژ مورد استفاده قرار می گیرند.

انواع پمپ پره ای

پمپ پره ای از نظر طراحی و ساختمان خود به دو دسته متعادل و نامتعادل تقسیم بندی می شود.

در این پمپ ها در نوع متقارن به دلیل ساختمان و طراحی که برای این پمپ ها در نظر گرفته شده و شکل بیضوی که پوسته این نوع پمپ پره ای دارد .

قسمت های ورودی و خروجی پمپ پره ای به صورت کاملا دقیق روبروی هم قرار گرفته اند. و نتیجه این امر ایجاد یک تعادل کامل هیدرولیکی می باشد.

یکی از مهمترین معضلات و معایبی که پمپ های پره ای کم فشار از نوع متعادل با آن دست و پنجه نرم می‌کنند.

استهلاک و خرابی این پمپ به علت از بین نرفتن و خنثی نشدن فشارهایی که از دو طرف به آن وارد می شود می باشد.

پمپ های پره ای متنوعی، با توجه به چیدمان پره ها موجود است از جمله :

• پمپ های پره کشویی(sliding vane)
• پره انعطاف پذیر(flexible vane)
• پره نوسانی(swinging vane)
• پره غلتان(rolling vane
• پره خارجی(external vane).

پمپ های پره ای به دلیل پرایمینگ خشک، سهولت نگهداری، و مشخصات مکشی خوبی که در طول عمرشان دارند مورد توجه زیادی قرار گرفته اند.

مزایای پمپ پره ای

1. بخوبی خلاء ایجاد می کند
2. می تواند یک سیل یا کاسه نمد داشته باشد
3. بعضا برای حلال ها ترجیح داده می شوند
4. جبران نمودن سایش با افزایش میزان بیرون آمدن پره ها

عملکرد ون پمپ چگونه است ؟

عملکرد پمپ هیدرولیکی پره ای بسیار آسان و ساده می باشد.

با استفاده از چرخش شفت موجود در پمپ هیدرولیک پره‌ای که به دستگاه الکتروموتور وصل شده است.نیروی گریز از مرکز به وجود می آید.

بر اثر نیروی گریز از مرکز به وجود آمده پره های موجود در این پمپ در مکان مخصوص خود جای می گیرند. و به سمت خارج و یا همان محفظه کارتریج پمپ شروع به حرکت می کنند و با سطح رینگ در تماس قرار می‌گیرند.

در ابتدای مکانیزم عملکرد و شروع حرکت و در جایی که بین روتور و رینگ بادامکی موجود در پمپ پره ای افزایش پیدا می کند.

از فشار موجود کاسته شده و به حجم اضافه می شود در نتیجه مایع موجود در مخزن به سمت قسمت ورودی پمپ مکش شروع به حرکت می کند.

گارانتی و خدمات پس از فروش

تمامی پمپ ها دارای 18 ماه گارانتی می باشند. واحد خدمات پس از فروش با هدف ارایه خدمات و پشتیبان برای نتیجه ی مطلوب در حوزه تعمیرات  ,نگهداری و نصب , گارانتی تشکیل شده است.
